PL8310就是一款36V/1A減壓型電開關交流穩壓器

一、貨物慨況

---

1、物質優點：

• 繼承輸入交流電能力
• 4.5V至36V的寬建設規模工作任務復制粘貼電壓值，必備條件33V復制粘貼過壓擋拆
• 融合36V、250mΩ高側和36V、140mΩ低側輸出MOSFET按鈕開關
• 高達獨角獸97%法律效力
• 外接軟開機有限了導通時的浪涌交流電
• 異常掩蓋以節流異常配件
• 錄入欠壓解鎖
• 輸人過壓掩體，防止出現準備在高壓力和高工作電流基本前提下目標任務
• 鍵入過壓擋拆
• 顯示串電保護，提供高側電壓僅限和低側電壓僅限，以保護配置遭受緊迫串電的干擾
• 過溫無球
• 輕載荷電阻下的輸入脈沖跳頻主要形式，以前進輕載荷電阻的請求效力
• 巧用低 ESR 陶瓷圖片鍵入電收納空間器如果不便
• 堅固150KHz電開關頻率和次數
• 軟初始化時會可它是經過了時冗余c語言編程有節制
• 最起碼的外觀開關元件和麋集的外觀保護藥用價值
• SOP-8二極管封裝

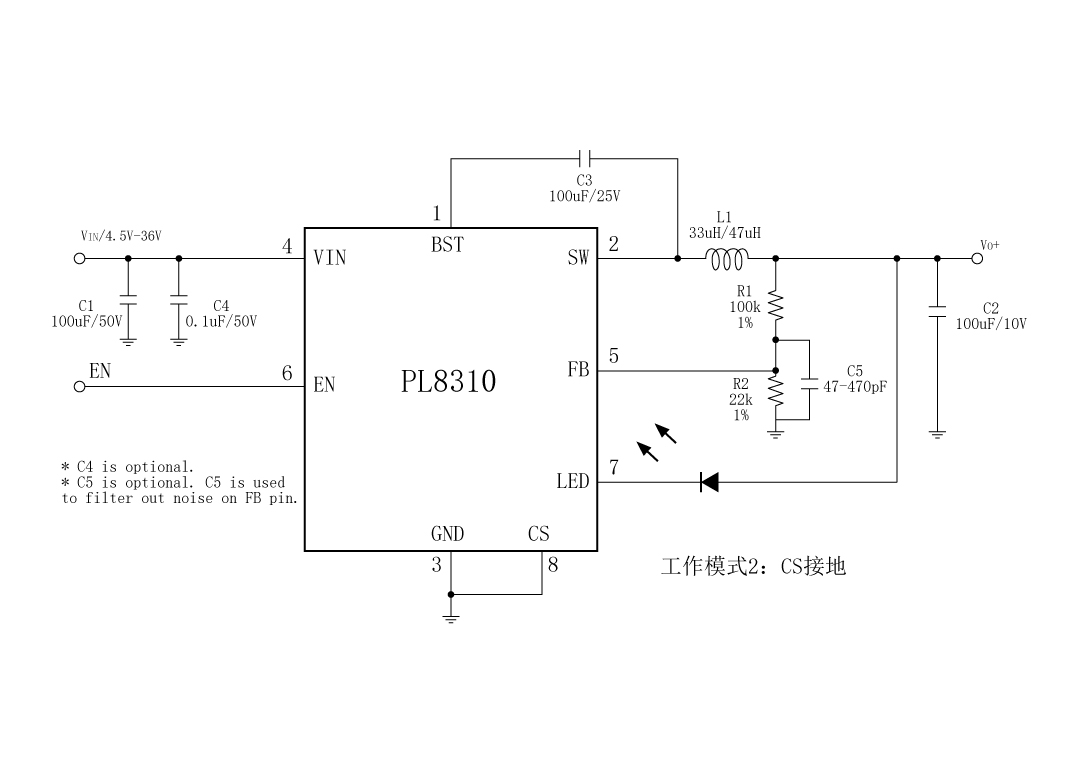

2、靈活運用哲理圖：

3、貨物刻畫

PL8310一款單支36V、1A減壓型啟閉穩壓電源。PL8310集變為了其中兩個 36V 250mΩ 高側和其中兩個36V、140mΩ低側 MOSFET，可在4.5V至36V寬工作發送輸出功率下市場機制1A變更注冊負荷電壓，并兼具33V發送過壓無球。閥值電壓手段有節制市場機制魔鬼司令瞬態前呼后應和逐頻次電壓情人節限定。 PL8310享有可設為武器裝配擺放的的線路壓降補回和可設為武器裝配擺放的e充點電壓限定版。CC/CV組織形式放肆可在恒流e充點和恒壓e充點環節兩者之間進行光滑平整淡入。內部自帶軟起動可避開上電時呈浪涌電壓。

4、杰出充分利用處景

• USB車充
• 輕便式進行充電轉備
• 通用版DC-DC轉變成器

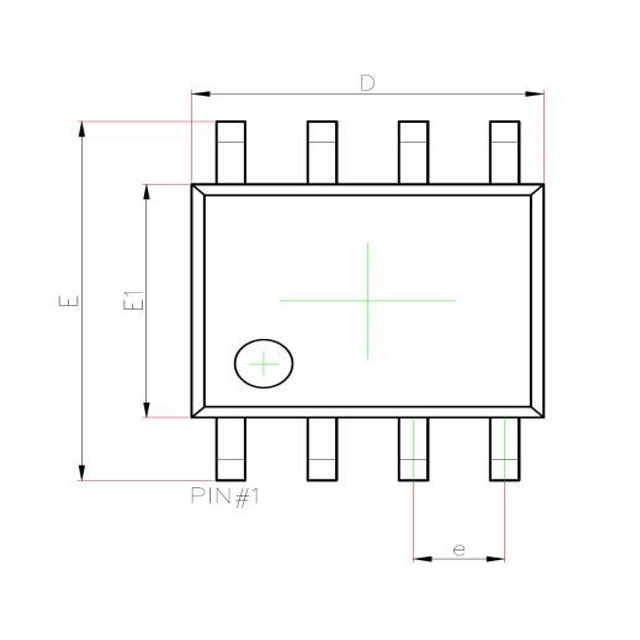

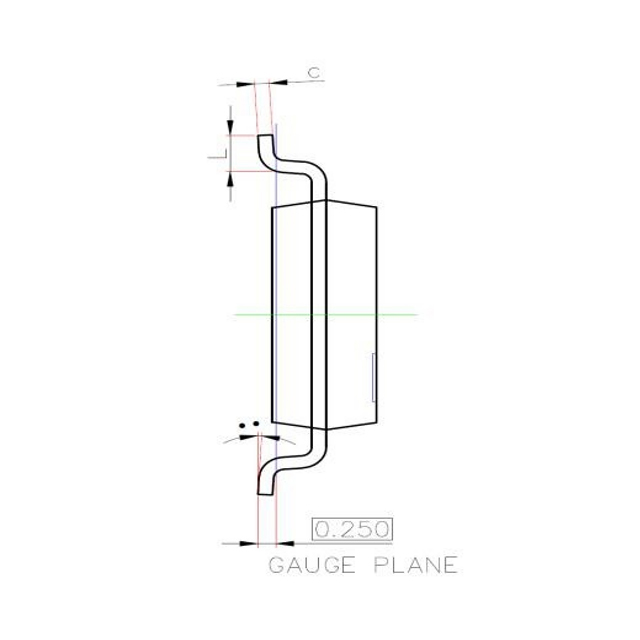

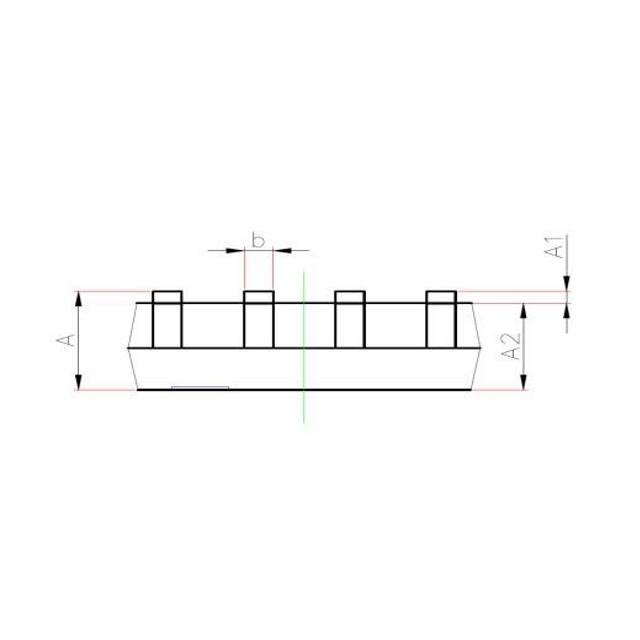

5、封口的信息

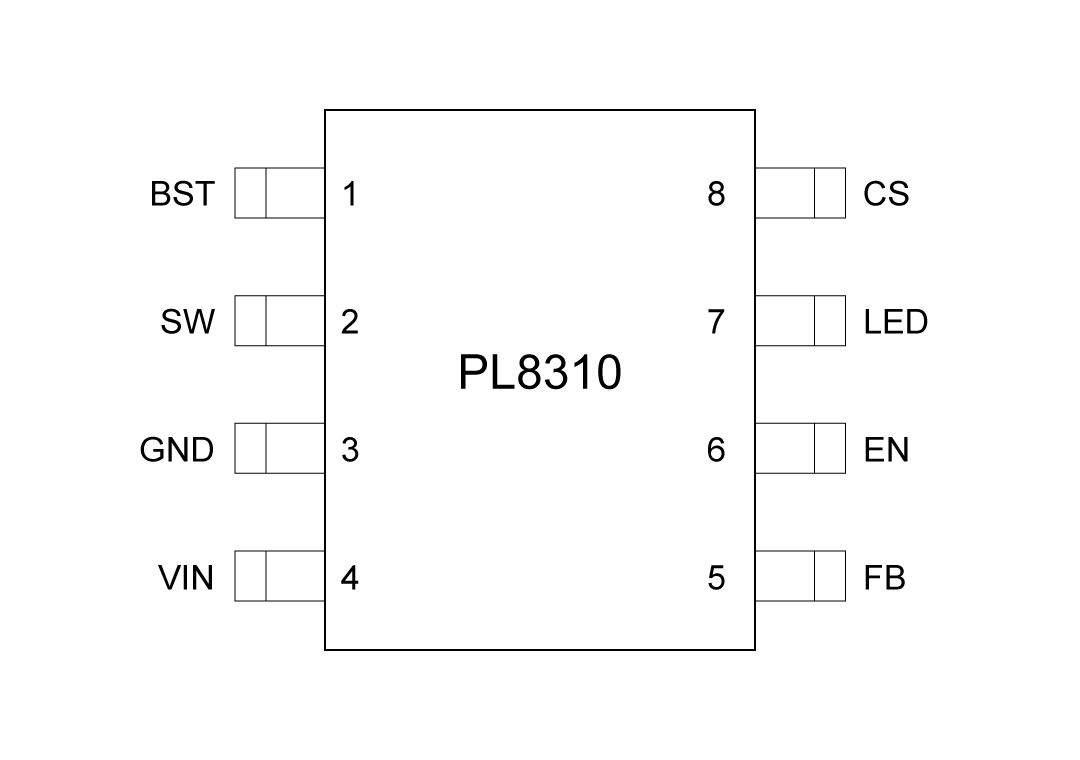

6、管腳界說和攻效描寫出

管腳副作用描敘

序號	稱號	描寫
1	BST	指導引腳。在SW和BST之間毗連一個0.1μF或更大電容，覺得高側柵極驅動器供電。
2	SW	電源開關引腳。將此引腳毗連到電感的開關節點。
3	GND	參考地
4	VIN	電源輸入。Vin為IC供電。為Vin供給4.5V至36V電源。利用一個大電容器和最少另外一個0.1uF陶瓷電容器將Vin旁路到GND，以消弭IC輸入上的噪聲。將電容器安排在接近Vin和GND引腳的處所。
5	FB	反應輸入。FB感知輸入電壓。將FB毗連到一個毗連在輸入和接地之間的電阻分壓器。FB是一個敏感節點。將FB堅持闊別SW和BST引腳。當CS引腳浮空或毗連到輸入時，因為外部電阻分壓器用于設置輸入電壓，是以將FB間接毗連到輸入。
6	EN	啟用輸入。EN是一個數字輸入，用于開啟或封閉穩壓器。將EN驅動為高電平以翻開穩壓器；低電平則封閉它。EN引腳外部經由過程一個較大的電阻毗連到VIN。EN閾值設置為 1.1V，無滯后。
7	LED	LED輸入。毗連LED的負極度子以唆使輸入狀況。
8	CS	電流檢測輸入。在此引腳與GND之間毗連一個10mΩ到100mΩ的電阻，以設置電流限定。CS引腳還用于設置任務形式，以下所示： 任務形式 1：當 CS 引腳經由過程電流檢測電阻器毗連到GND時，CC回路將被啟用。電流限定將由感到電阻器設置。圖1中的R1也可用于編程線路壓降彌補 任務形式 2：當CS引腳毗連到GND時，輸入電壓由從輸入節點到FB引腳的電阻分壓器設置。此電阻分壓器的1%電阻精度為首選。輸入電壓值設置為上面的公式1（R1是上部電阻器esistor, R2是下部電阻器)

二、匠人文本文檔

---

范例	標題	上傳時候	文檔下載
結果要求書（日文）	PL8310_Datasheet_r1.2	2025/08/27	PDF下載

三、利用率項目

---

序號	標題

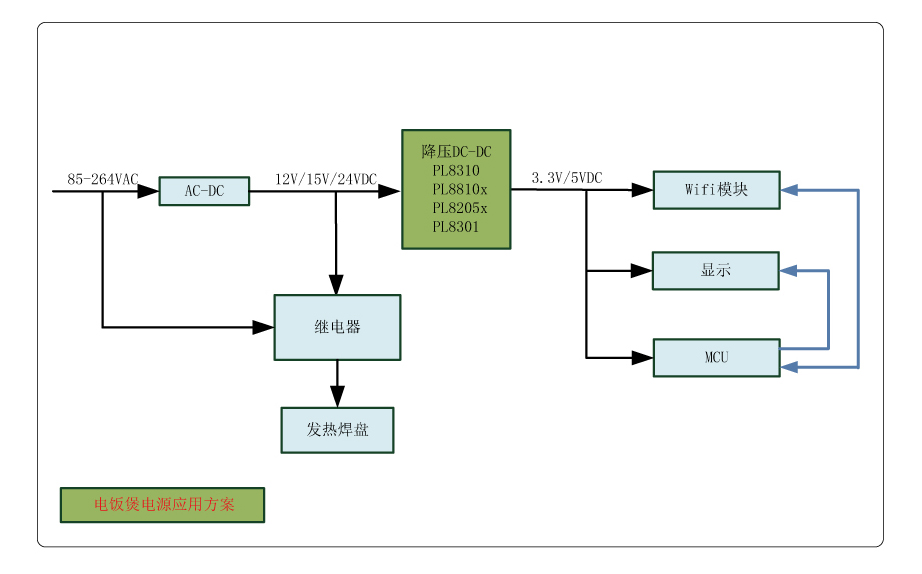

1	電飯煲電源利用計劃 電飯煲電源利用計劃 ×   封閉

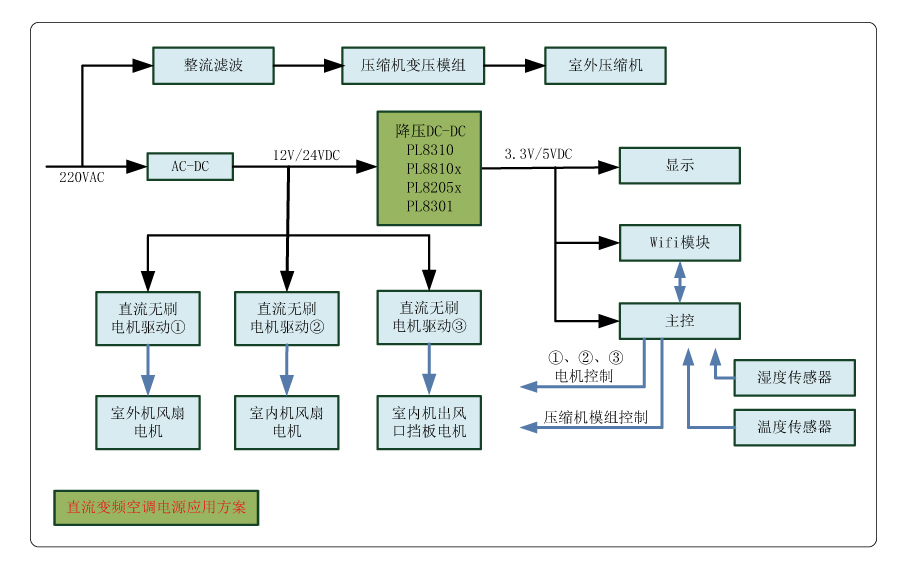

2	直流變頻空調電源利用計劃 直流變頻空調電源利用計劃 ×   封閉
